Auto Cad _ 캐드 치수만 선택, 텍스트만 선택, filter 명령어

FILTER 명령어
(치수만 삭제하고 싶을때,  텍스트만 선택하고 싶을 때)



*  일을 하다 보면,  간혹 요청받는 것들이     "치수 지우고 보내주세요~"     인데



하나하나 치수를 지우면 진짜 너무 귀찮다...



그럴때 쓰는 명령어  "FILTER"



(아래 예시는   문자,  TEXT를 예로 설명!)

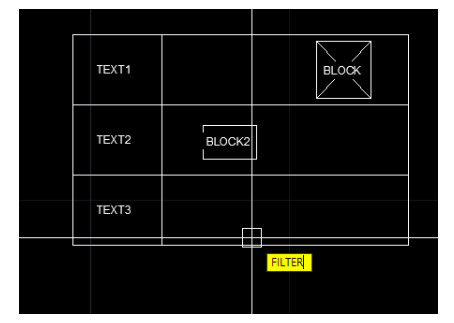

이렇게  파일에   텍스트와 블럭 선이 뒤 섞여 있을때,   텍스트만 선택하려면



우선,  FILTER를 치고  엔터



객체 선택 필터 창이 나옴.



거기에서  필터선택에서   내가  고르고자 (거르고자?  필터하고자하는것을 선택)

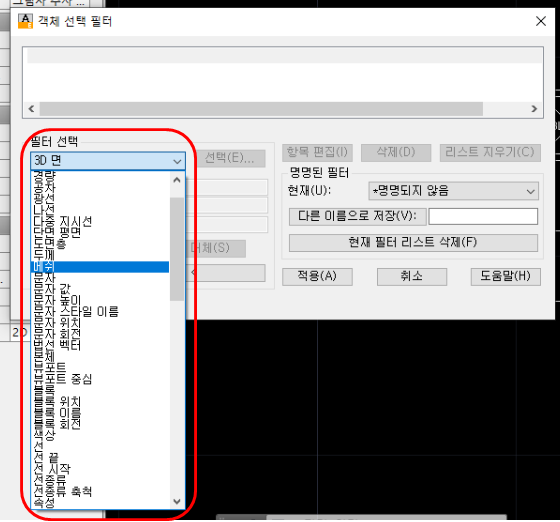

이렇게  선택 가능한것들이    문자 뿐만아니라,   공차 ,  지시선, 블록, 선까지  다양

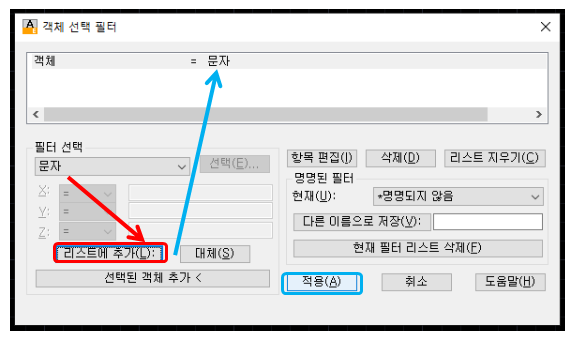

일단,  문자를 선택하고  리스트에 추가를 누르면  상단에   "객체=문자" 가 보임

"적용"을  누르면



이렇게 화면 전환이 된다.   이제 골라내고자 하는 부분을.   드래그 (위에서 아래로) 하고 엔터를 누르면,

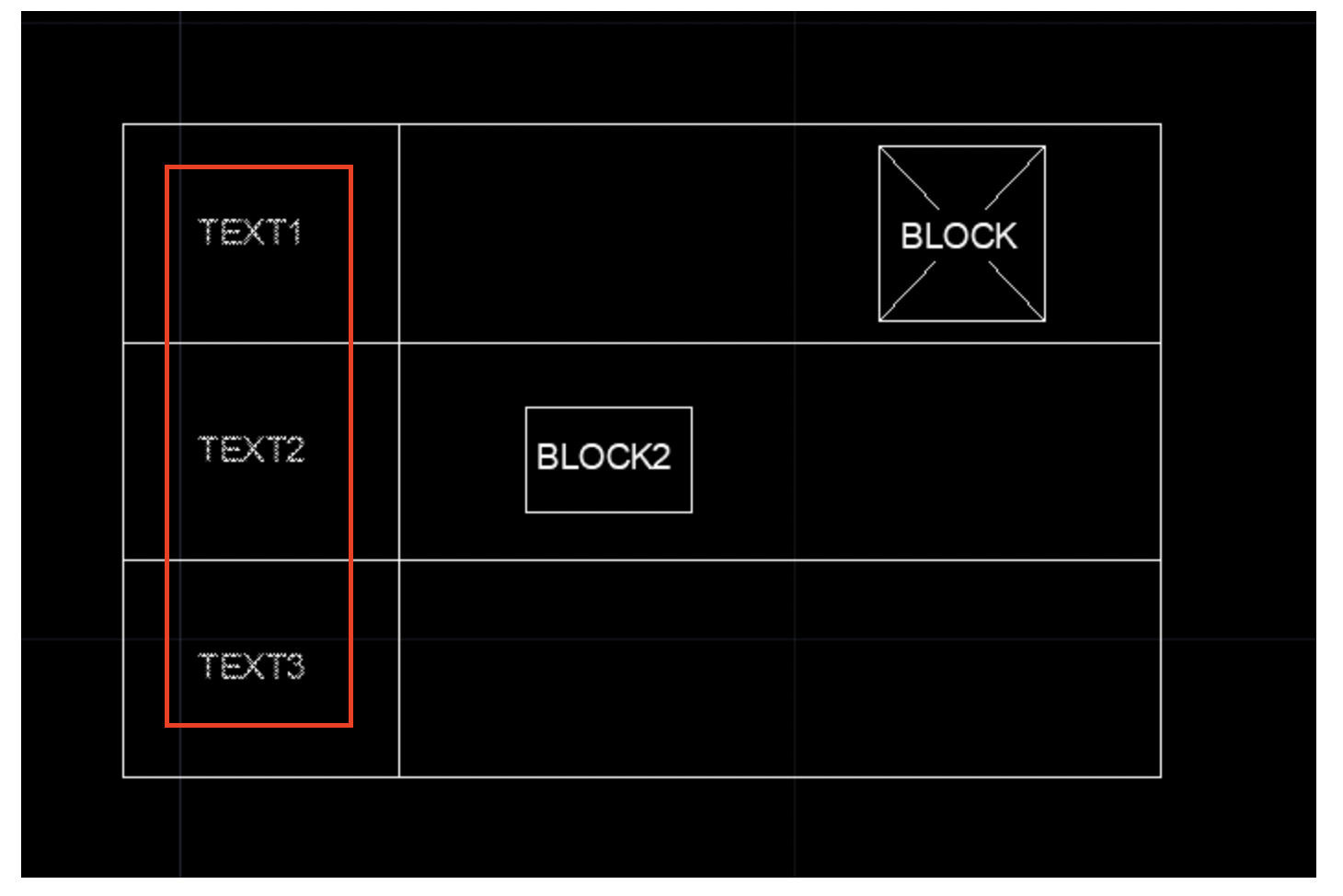

화면전체를 드래그 했음에도,  그림에서. 보이는것처럼. 빨간 네모 안의 텍스트들만 자동으로 선택된 것을 볼 수 있다.



이렇게 객체선택필터에서.  치수를 할 경우





이렇게 선을 제외한 치수만 선택이 되어 있다.





이렇게 원하는 것들만 선택 되면        delete 나    그 부분만 레이어 변경, 위치변경, 색상 변경 등.  하면. 굿굿



업무 시간 단축의 일등공신 단축키



"filter"



*치수만 선택하고 싶을때

* 선만 선택하고 싶을때

* 텍스트만 선택하고 싶을때
