Auto Cad _ 오토캐드 _ 치수앞에 파이넣기, 치수 공차 표시, 소수점

도면 작성하면,  늘 넣는 치수



도면의 형상도 중요하지만,  도면은 누구나 같게 이해하는게 최고 중요하기 때문에



치수 넣는것도 중요하다.  도면 퀄리티에 치수도 엄청난 비율을 차지한다.



치수넣을때 알면 좋은 알쓸도잡



치수넣기 심화편
(치수 숫자앞에 파이넣기,  공차 넣기,  소수점 조절 등)

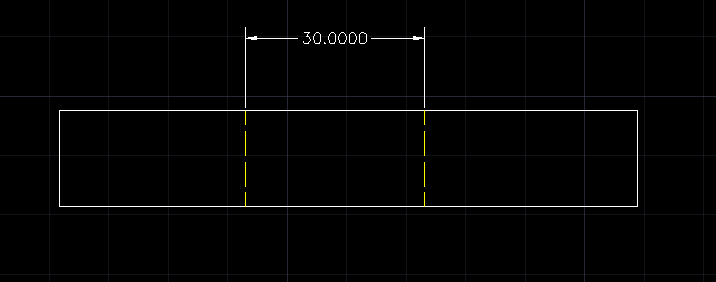

이렇게 기본적으로 치수를 찍어 보았다.



근데  숨어있는 원일 경우에는 치수를 저렇게 30으로만 찍을게 아니라,



원지름표시인 ø 요 파이가 들어가야함



이럴땐,  그냥 더블클릭해서 숫자를 지운 후 %%c (ø) 입력을 해도 되지만,,,,그러면 ㅠㅠ  길이가 변경되도

치수가 자동 변경이 안됨.



이럴땐,  치수를 지우고.  "%%c <>"   를 입력



"<>" 이게 치수결과값을 불러내는 것임.



또는!   내가 좋아하는 특성에서도 변경 가능!

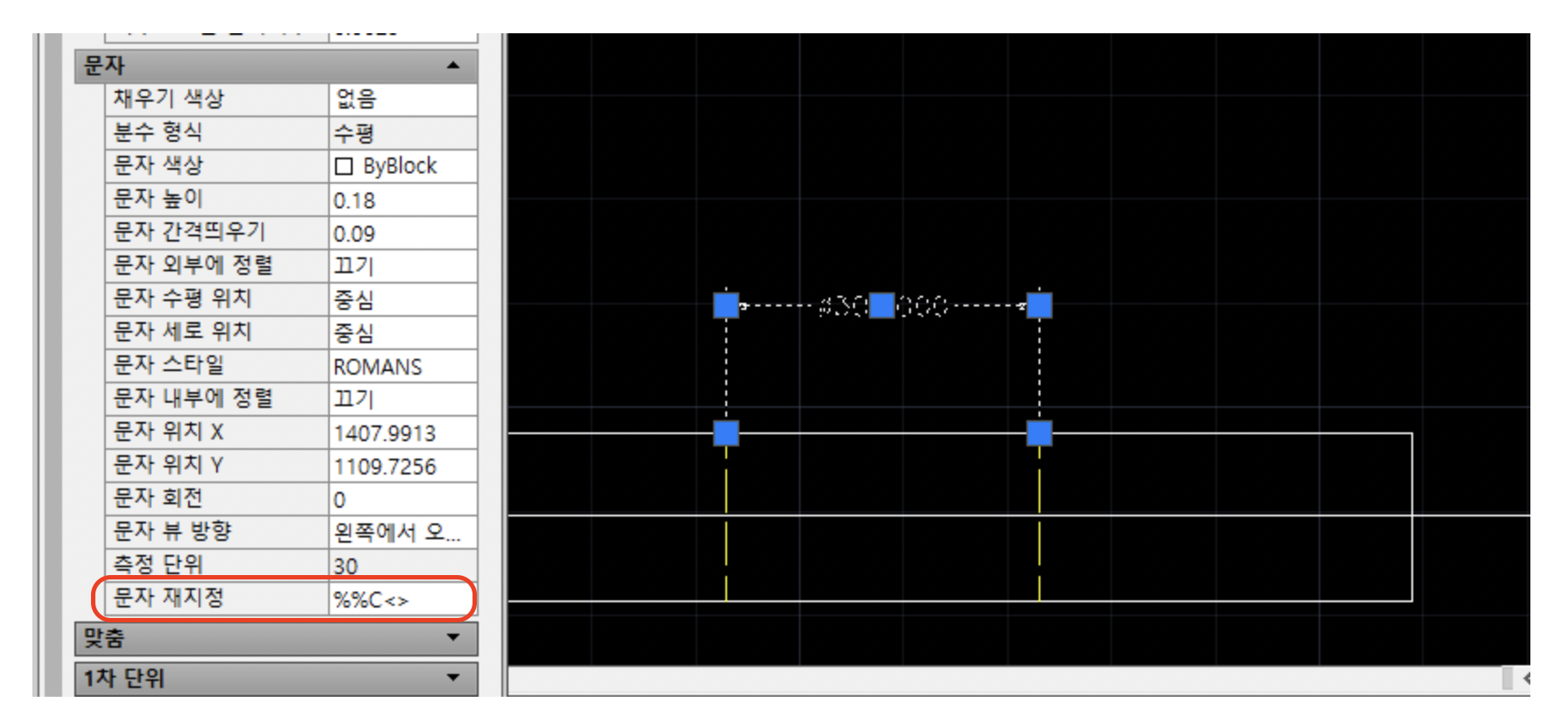

치수 클릭 후 "ch" 엔터 후,   문자->문자 재지정 -> %%c<> 입력.



제일 중요한 <>



그 외에 각을 나타내는 ˚  이것은  %%d.   ->>  " <>%%d "



특성을 켜면,   다른것들도 변경 가능한데,   공차와 소수점자리수도 여기서 설정 가능

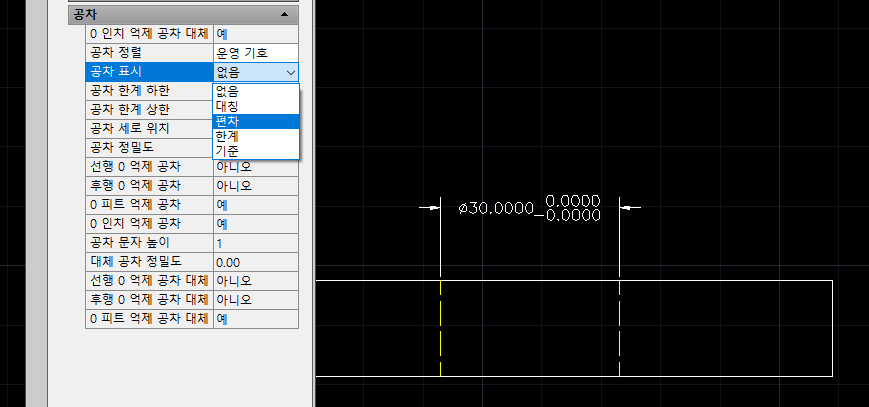

치수 클릭 -> ch -> enter -> 공차 탭 -> 공차표시



공차 표시를 이용해 공차 설정이 가능.



저 그림에 가려졌지만,   표시 밑의.   "공차한계하한/상한"에 원하는 공차를 입력하면 된다.



여기서 공차를 넣으면  길이가 달라져 치수가 변경되더라도,    치수도 잘 따라서 변하고 공차도 그대로 유지가 됨.









특성에 있는 또 하나 더!  정밀도

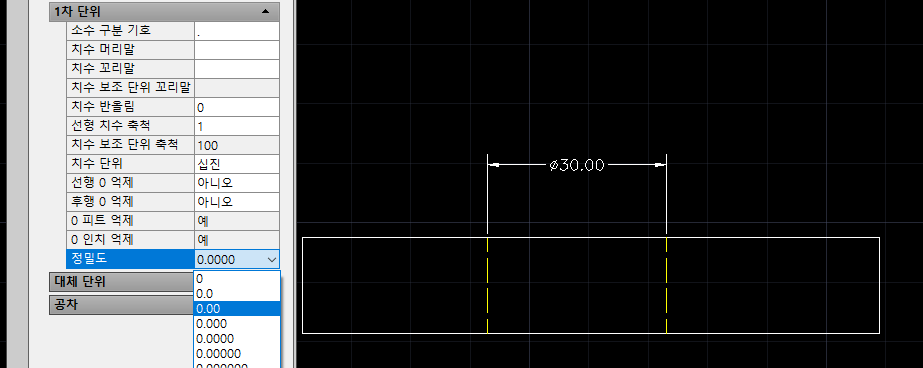

치수 클릭 -> ch -> enter -> 1차단위 탭 -> 정밀도



치수의 소숫점 자리 설정이 가능!



치수 축적도 가능.

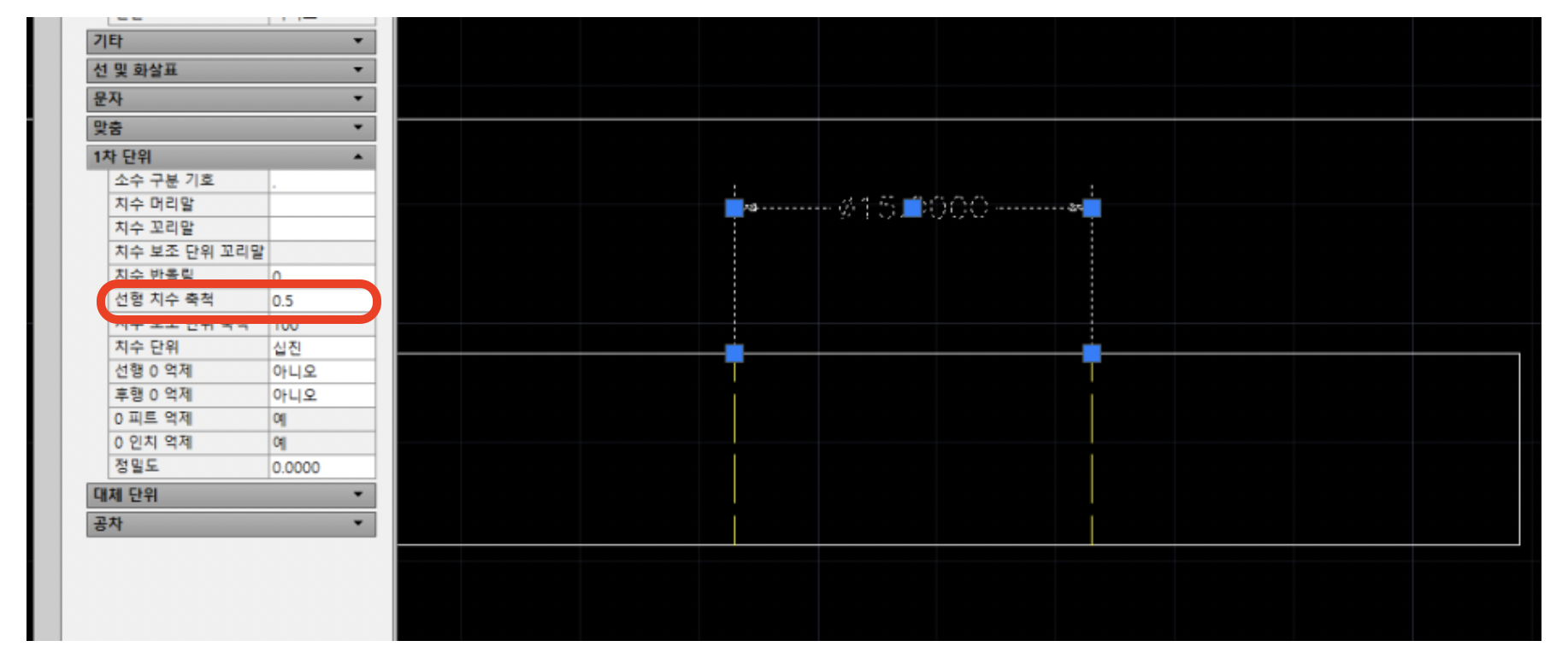

치수 클릭 -> ch -> enter -> 1차단위 -> 선형치수축적



0.5를 입력하면 본 치수의 반이 된다



30 -> 15로 변경이 됨!





(%%c<> 로 치수에 파이를 입력했기때문에 축적으로 치수가 변해도 파이가 이쁘게 따라감@)





여튼!!!    치수수정은    "ch" 만으로   정복!!!!



내 도면   퀄리티!!!   "ch" 로 업그레이드 해보자구여
