AutoCad_오토캐드_블럭깨기, 그룹해제, 블럭 그룹차이

사실 나는 업무를 할 때, 블럭이나 그룹기능을 잘 쓰지는 않는다.

그렇지만 많이들 쓰기 때문에 올려보는



"블럭, 그룹 차이점"



오토캐드 블럭, 그룹 (BLOCK, GROUP)

B + Enter (블럭만들기), X + Enter (블럭 깨기) , g + Enter (그룹만들기), ctrl + h / ungroup + ENTER (그룹해제)

출처 입력



* 블럭 (BLOCK) 은 같은 형상을 반복 사용할 때, 반복 사용한 같은 블럭 중 하나만 수정을 해도 전체 수정이 됨 -> 같은 이름의 블럭은 동일 시*

-> 편하기도 하지만 불량(실수)의 위험도 큼.



* 그룹 (GROUP) 은 일정 형상을 그룹 잡아 사용 -> 기존 그룹을 변경한다 한들, 그 그룹을 복사한 개체들은 변동이 없음. -> 각 그룹이 개별

-> 파워포인트에서말고는 잘 안쓰는편. 그룹 전체 한번에 해제, 한번에 재 그룹이 편하긴 함

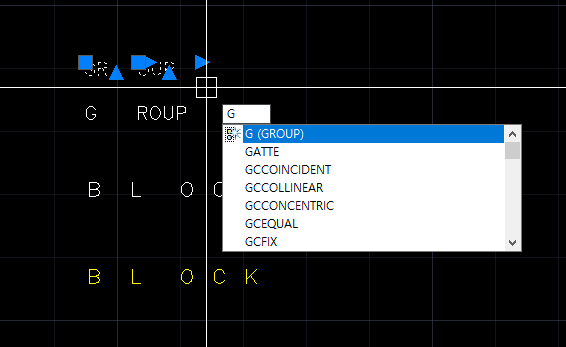

* 그룹만들기 -> "G" + ENTER

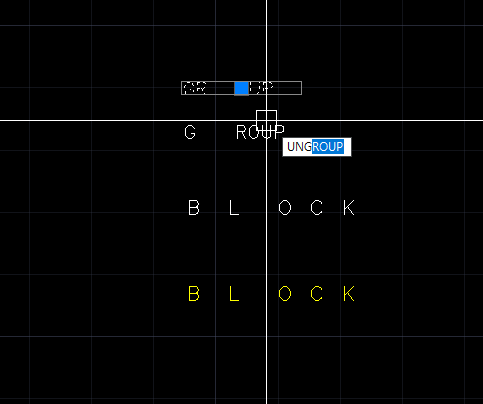

그룹으로 묶게 되면, 클릭 하나만 봐도 차이가 난다.

위 문자는 그룹으로 묶여서 클릭 시, 네모난 라인이 생기고, 중간 파란점 하나만 찍힘

밑에는 일반 문자로, 첫점 끝점 중간점이 다 찍힌다.



** 그룹 해제 방법 : UNGROUP + ENTER 혹은 ctrl + H

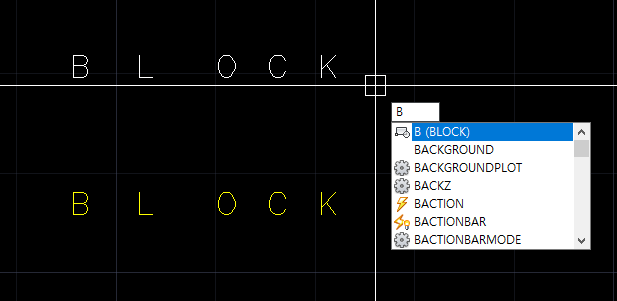

* 블럭만들기 : B + ENTER -> 블럭 정의 (이름 입력 필요)





블럭을 설정할 때 이름은 반드시 입력 해야한다.

블럭을 불러낼때 알아보기 쉽게 부품명을 그대로 쓰는것을 강추









위에 있는 문자는 블럭을 잡은 것, 파란점이 없다.

밑에는 문자 그대로!

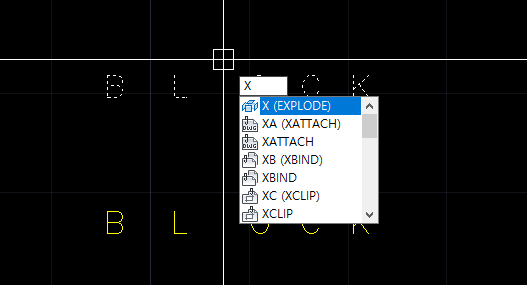

** 블럭 깨기 -> X + ENTER





블럭과 그룹 차이를 잘 모르겠다면 용어만 들어도 이해가 가능



블럭을 깨는 것! 그룹은 해제하는 것!

그룹으로 묶는 것, 블럭으로 잡는 것.







** 공용 부품의 경우에는 (볼트,너트 등) -> 블럭 설정

** 잠시 일부분을 묶어서 이동 시키거나, 잠시 묶어서 수정에서 제외 시키고 싶다 -> 그룹 설정



이라고 추천은 하나, 사실 나는 안씀.......
