Auto Cad _ 캐드 도면 인쇄(프린트), 플롯 설정 _ 미리보기 빈 화면 , 도면 짤림 인쇄 해결법

신입들이 제일 많이 물어보는



"캐드 인쇄하는 방법, 인쇄가 안돼요!, 도면이 짤려서 인쇄되요, 미리보기에 아무것도 없어요"



왜 물어보나 생각해봤는데 캐드 ATC 자격증은 인쇄를 안함

일반적인 캐드 학원에서도 인쇄는 안함



나는 전산응용기계제도 취득을 한다고 인쇄 설정을 공부함

(기계제도는 실기 시험제출을 출력해서 하기때문에 모를수가 없음)





* 인쇄하는 방법 *
메뉴탭에서 프린터 그림 누르기 혹은 CTRL + P



그럼 뜨는 플롯



인쇄는 플롯 설정만 잘 하면  오만것을 다 할 수 있다.

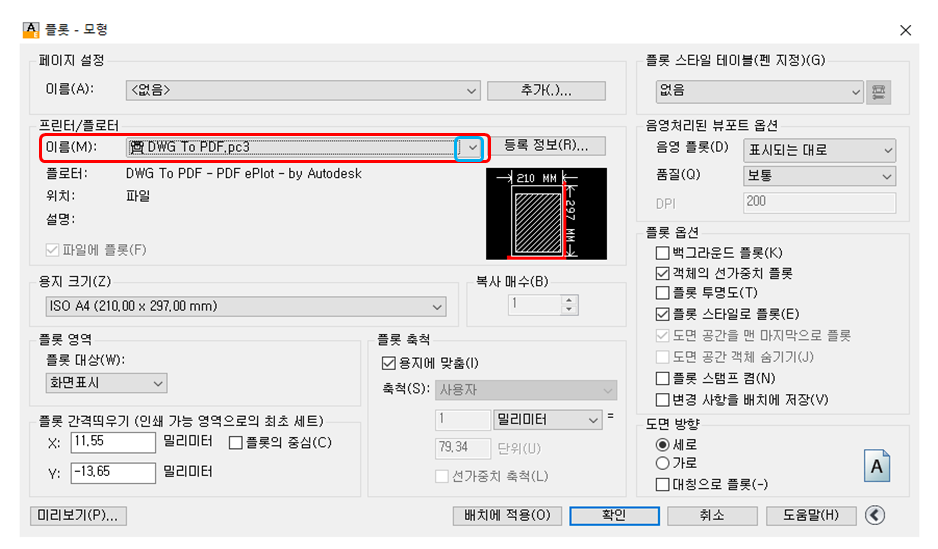

프린터 설정은 저  이름 부분에서  설정 가능



현재  설정한  " DWG To PDF "

는 PDF 파일로  인쇄로  나오게 해주고,

인쇄를 하고 싶다면,  자신의  프린터를 누르면 된다.

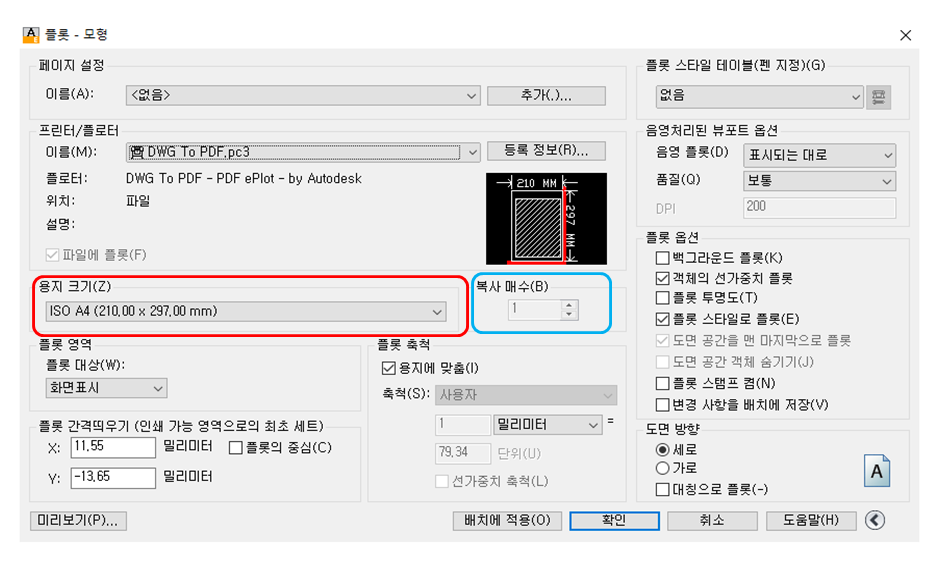

그 밑의   용지크기나  복사매수는  원하는대로 설정



그 다음부터가  제일 중요!

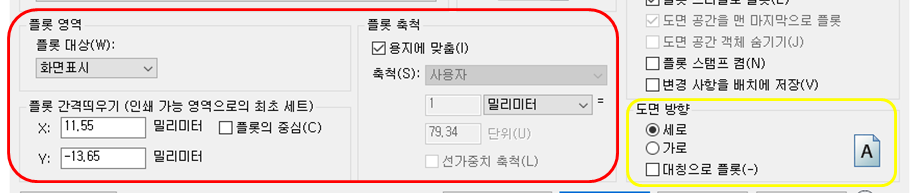

인쇄를 할 때,  인쇄 영역이 이상하거나    비율을 설정하고 싶을 땐

요 세가지 네모만 체크하면 된다.

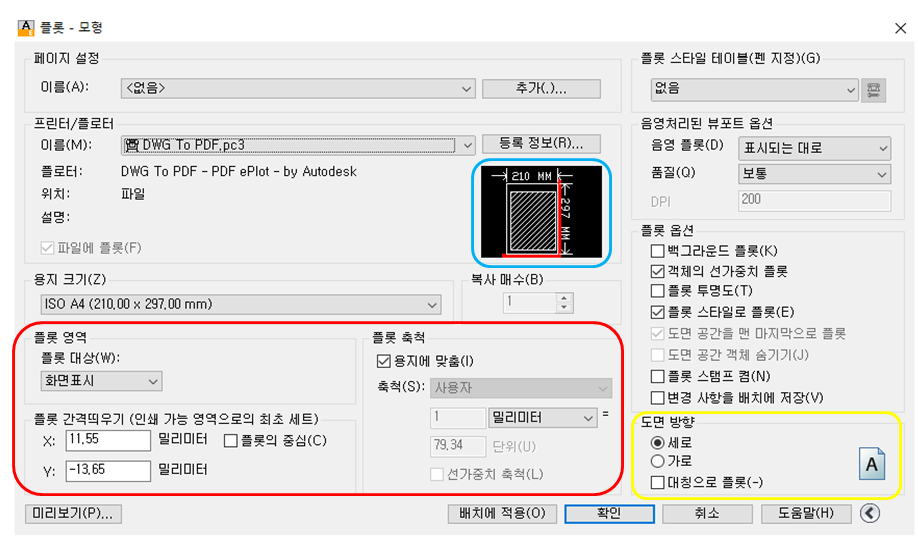

이렇게  하늘색  네모의  것은    인쇄 미리보기를   간단하게 보는것 인데,

설정된   용지에  삐져나가는 부분이  빨간색으로 뜬다.

빨간색이 보인다  ->   인쇄가  다 되지 않는다.



플롯 영역은  제일  중요.



플롯 대상은  내가 인쇄할 영역을  어떻게  설정할 지  인데,

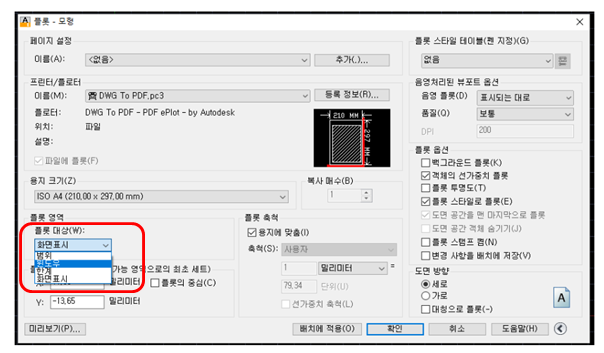

도면 전체에서  일부만 내가 설정해서 뽑고 싶을때는  "원도우"를 클릭

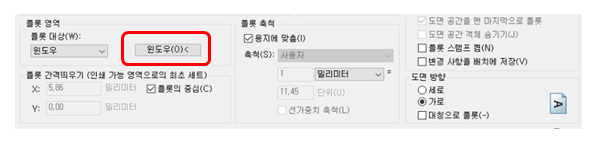

이렇게   플롯 대상  오른쪽에 "원도우"  버튼이 뜨는데   "클릭"

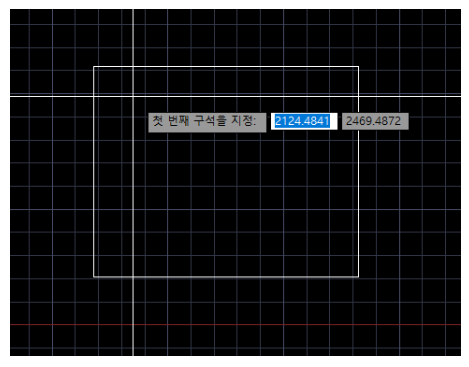

그럼  화면이  도면으로  전환이 된다  .    그럼   마우스를 이용해   원하고자 하는곳을  드래그 한다.



그 후



인쇄영역에  벗어나는것이 없게,



플롯축적과  도면방향을  설정하면 됨



* * 만약  도면을 1:1  실물크기로 뽑고 싶다면,



용지에 맞춤에  체크를 풀고  축척을 1:1 로  변경하면 된다.









**   흑백인쇄가 안되요!!!!!!!!!!  **

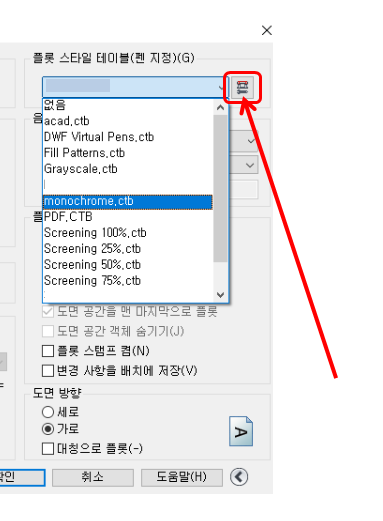

플롯에서,   왼쪽 상단의  플롯스타일 테이블 에서  MONOCHROME으로  선택하고 인쇄를 하면,

흑백 인쇄가 가능



그 외 업무 팁이 있다면,    수정된 부분 (특정부분) 만  빨갛게 하고 싶어다면!

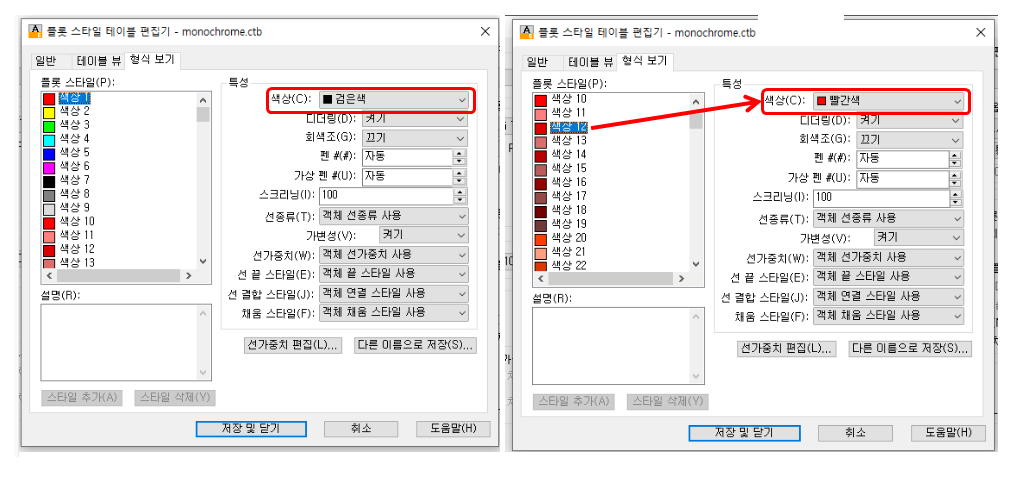

플롯스타일 테이블 왼쪽편 작은 셋팅 버튼 클릭



보통은 오른쪽 처럼  색상에  "검은색"이 되어 있음,

특정 색상의  색을   빨간색으로 지정하면,    그 색을 쓴 객체들만   빨간색이 나오게 됨.



기본적인  색상 1~7까지는  잘 쓰는 색이니,



12번 정도의 색을  빨간색으로 지정해놓고,



업체에  PDF 로   도면  수정본을 보낼때,   수정된 부분이나,  강조할 부분을  12번색으로 바꾸어서



PDF 변환하면   그 부분만 빨간색으로 변경됨 !!!
