전기 기초 - 인터락 (interlock) 회로 (동시 구동 안되는)





위 그림의 회로는  PB1, PB2를  통해

LAMP인   L1, L2를  동작하는 회로이다.



단순히  L1,L2를 각 각의  PB와  R로  LAMP를 구동하게 하는데



만약 L1/L2를 동시에  켜지 않고 싶을 때에는  어떻게 해야할까?



동시에 켜지지 않게하기위한 회로는 보통
인터락회로를  이용한다.

" INTERLOCK CIRCUIT "

인터 록?락? ,  인터로크??

다양하게  읽는 듯.

INTERLOCK 의  사전적 의미는 "서로 맞물리다"

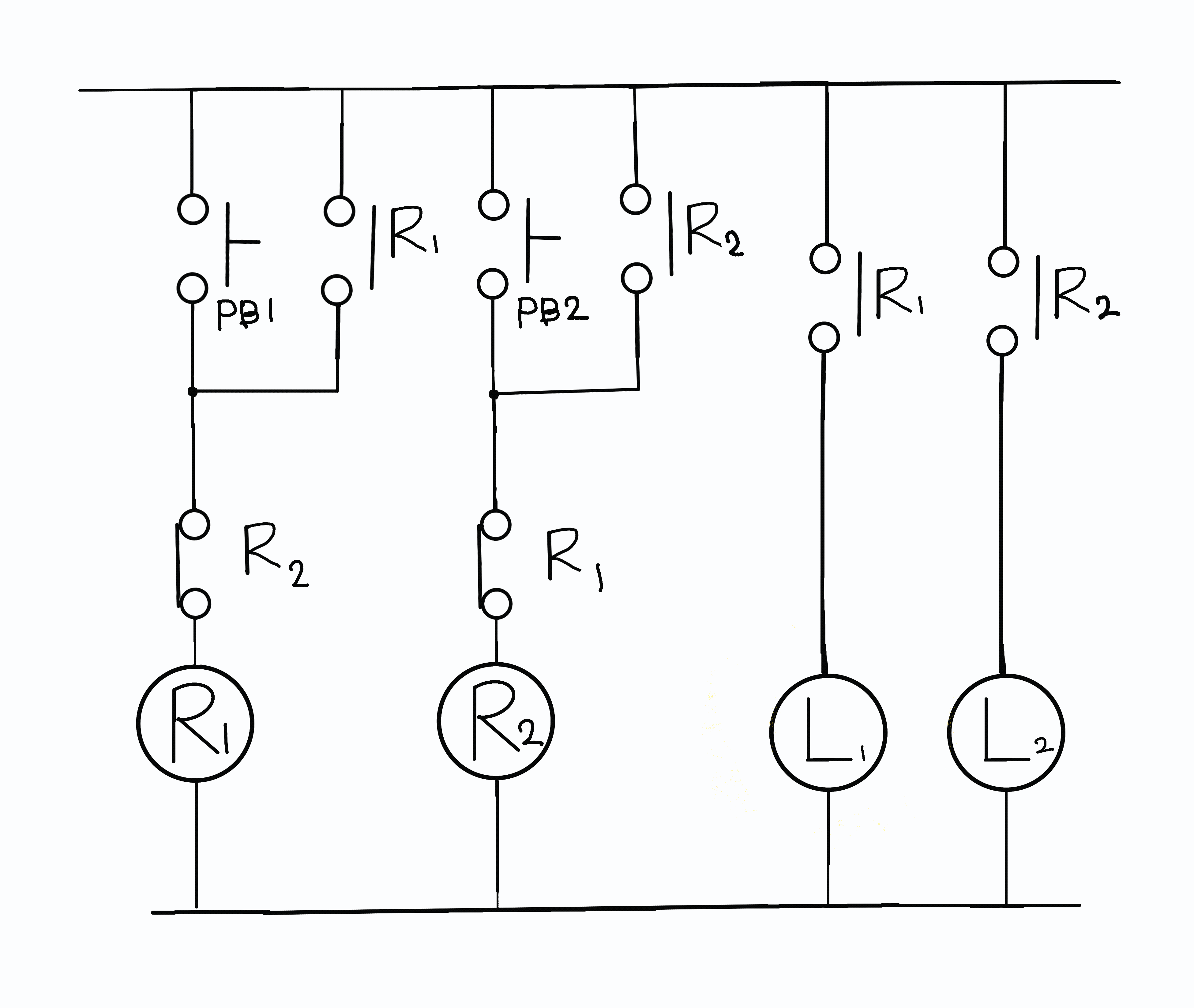

밑의 회로가  인터락 회로

램프 2 개를 구동하기위한 회로인데 굉장히 복잡하다.

회로를 찬찬히 살펴보면

푸쉬버튼에 릴레이가 각 각 a접점으로 병렬
그 다음에는 b 접점 릴레이가
그리고 램프 구동을 위한 a접점 릴레이

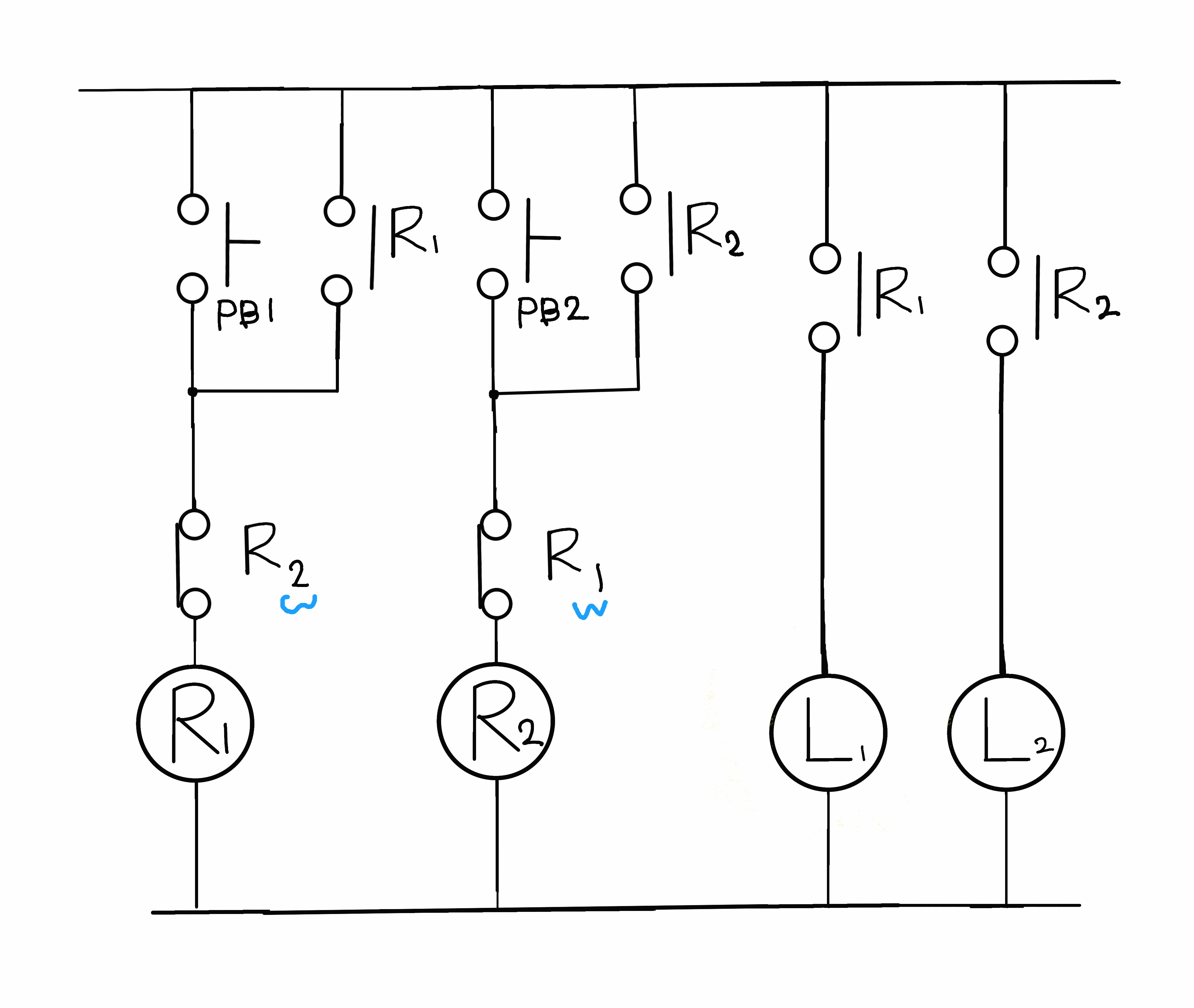

b접점의 경우, 교차로
1번 접점에 연결된 2번 b 접점 릴레이
2번 접점에 연결된 1번 b 접점 릴레이

이렇게 교차를 둔게 인터락 회로
동시 구동을 막아주는 역할을 한다.

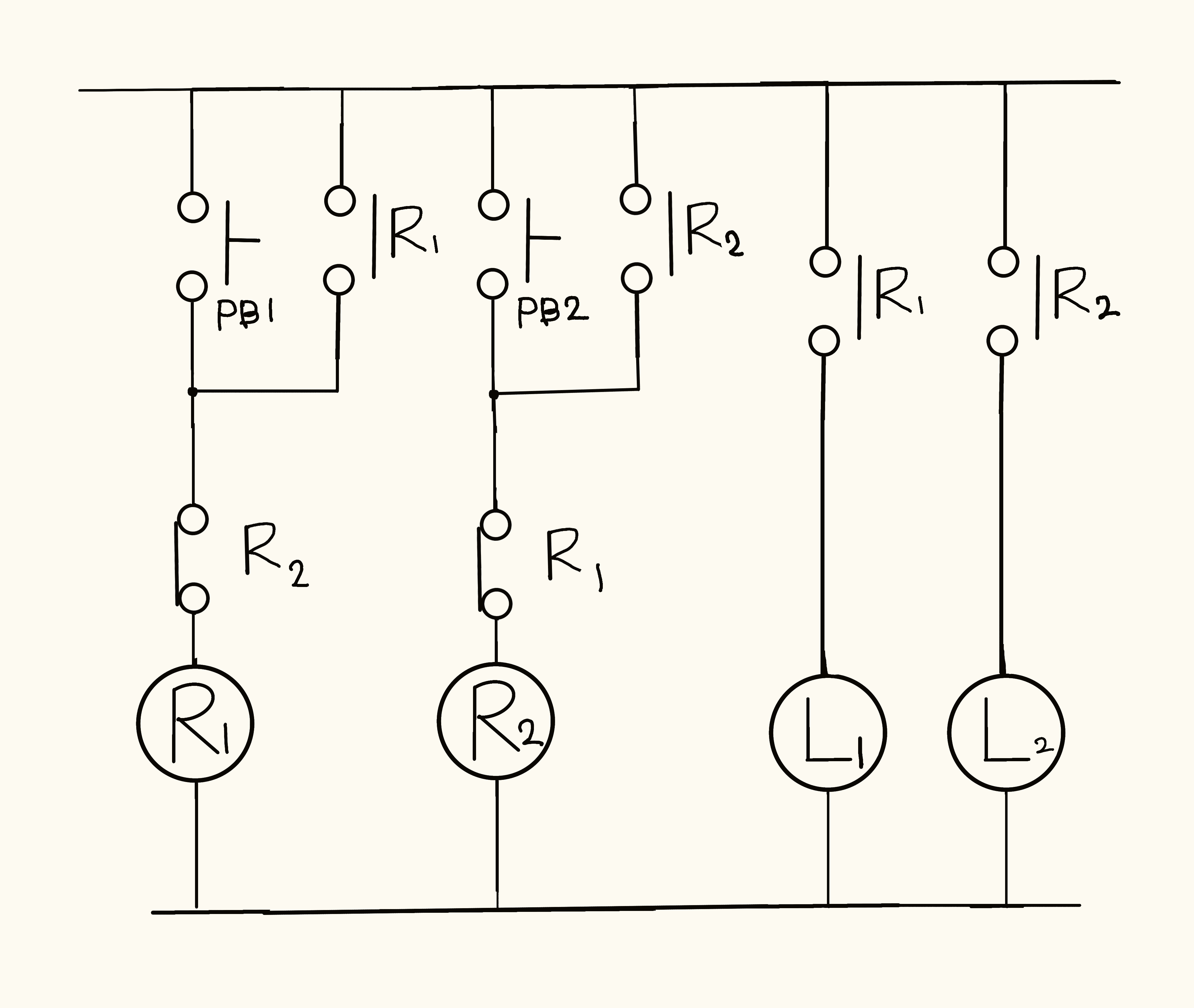

위의 그림은  PB 1을 누를 경우의 구동이다.



PB1을  누를 경우,  R1릴레이가  각 접점에 신호를 보내,

a 접점은  닫히고,  b접점은 열리게 된다.

그리고 L1 의 램프가 켜지게 된다.

반응형

이렇게 PB1을 눌러 L1이 켜진 상태에서

PB2를  누르게 되면



이미 PB1을 눌러  열리게 된  R1의 B접점이

R2로 가는 전류를 통과 시키지 않아서

PB2를 누른다 해도  R2, L2 모두  여자 되지 않고  작동 되지 않는다.





동시 구동을 막고 싶다면,   포인트

인터락!  맞물리는 구조

a, b접점을 잘 써야함.





아래 그림 별표 별표
