전기기초 시퀀스 제어계 "논리회로"

** 전기기사 한입 공부 **

"논리회로게이트"


1) AND 회로 (논리곱)

AND GATE

입력 값 모두가 같아야 함 (AND)
입력값이 둘 다 있거나, 둘 다 없어야 함.

AND회로 진리표

** AND 게이트는  직렬 연결

A,B 가  다  CLOSE되어야  전등 Y가  ON

A나  B 둘 중 하나라도 OPEN이면 전등 Y는 OFF

A,B 가  다  OPEN이면 전등 Y는 OFF


2) OR 회로 (논리합)
둘 중 하나만 값이 있어도 값 출력. (OR)

OR 회로

OR회로 진리표

** OR 게이트는  병렬 연결

A나  B 둘 중 하나라도  CLOSE되어야  전등 Y가  ON



반응형





3) NOT 회로
입력값과 반대로 출력

NOT 회로

NOT회로 진리표

4) XOR 회로
OR과 비슷해 보이지만,
둘 중 하나가 출력이 있음 출력
그러나 둘 다 출력일 경우, 출력이 되지 않음
(X + OR)

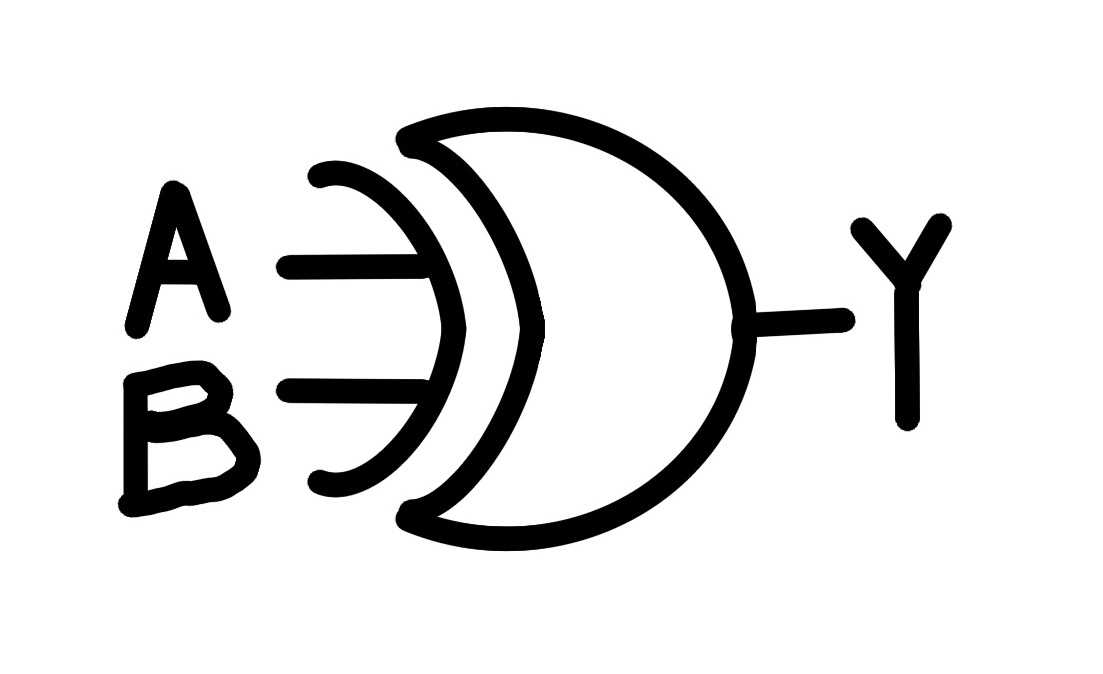

XOR 회로



XOR회로 진리표
