Auto Cad _ 오토캐드 _ 꺽은 화살표, 화살표 넣기 (QLEADER)





도면을 작성하다보면,  도면에서 꺽은 선 화살표를 자주 만나는데

(형상 설명이나,  챔버나 플렛 치수를 넣을 때 등 사용하는 듯)

그럴때 쓰는 단축키 qleader



치수를 넣어야한다면,  무조건 알아야하는 단축키



상단 메뉴탭에서도 찾을 수 있지만.

평소 사용하던 버젼이나, 컴퓨터가 아니라면

단축키를 기억해놓고 사용하는것이 좋다.









---

QLEADER
화살표 단축키

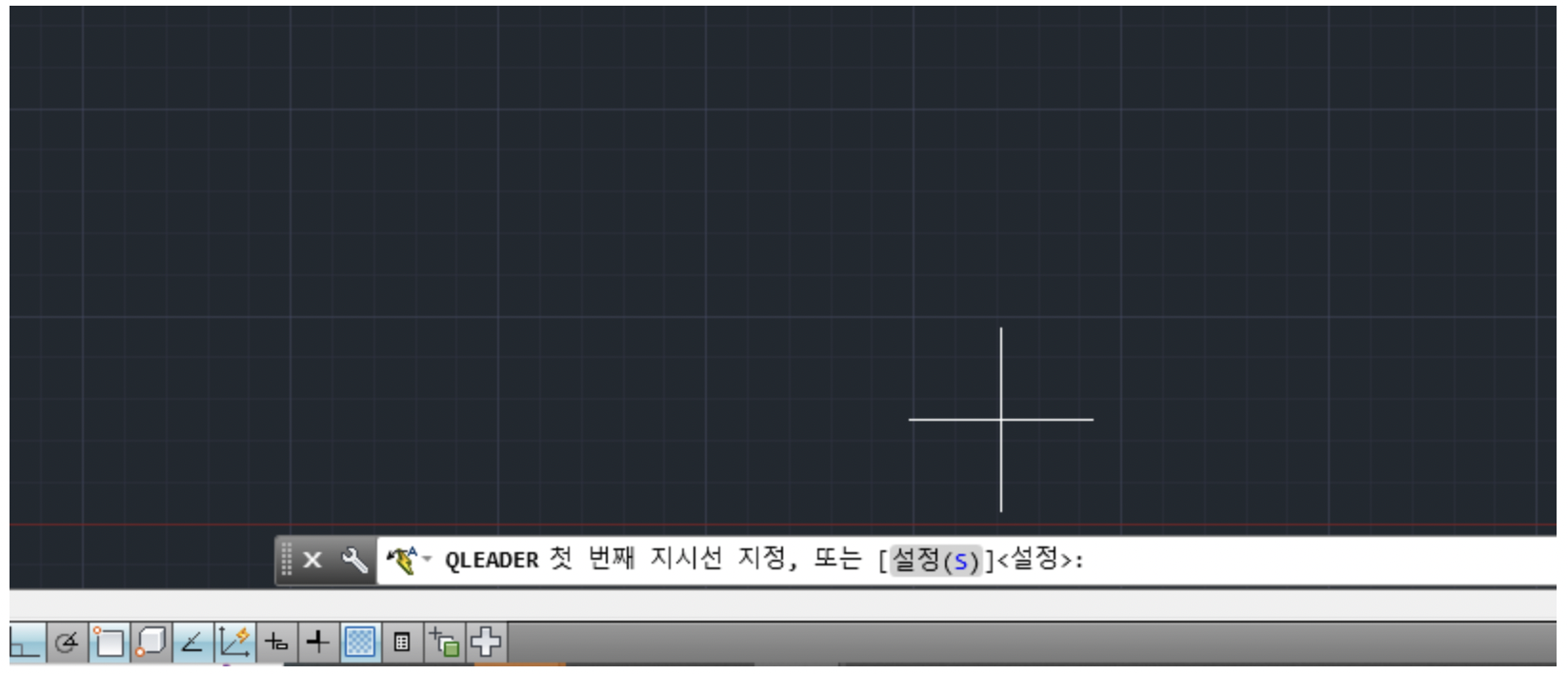

" QLEADER + enter "



1)  첫번째 지시선 지정   (원하는 지점에 클릭)

2) 두번째 지점 클릭 (선이 꺽일 곳)

3) 세번째 지점 클릭 (선의 마지막점)

4) enter 치고 문자 기입



설명이 복잡한 것 같다면 아래 그림을 보고 따라하면 바로 이해가 가능하다.

캐드는 굉장히 사용하는 사람의 의지대로 모든것을 하게 하는 프로그램이라 그런지

꺽인 화살표의 길이와 각도 등 모든것을 내가 가능하도록



꺽인 화살표의 시작,중간,끝을  설정할 수 있게 되어있다.



엑셀이나 워드처럼 만들어져있는 화살표를 불러와서 수정하는것이 아닌,



아예 새로 만들어야 하기때문에

번거로운듯 간편하고

활용도도 굉장히 크다.

이렇게 꺽은 화살표에 문자 기입을 할 수 있다.



지금은 직교모드로 인해  90도로 꺽여 있지만



직교모드 끄기 (F8) 을 한 후   하면 이쁘게 화살표가 나온다.



이때,

" QLEADER + enter    다음   S + enter"

-> 화살표 설정 변경하는 곳.







완료된 후에도 화살표 크기를 변경하고 싶다거나,

문자 크기를 변경하고 싶다면,

내가 제일 애용하는 단축키인



"ch(특성)" 를 통해 가능하다.



혹은  기존에  치수 찍어놓은게 있다면,



ma   특성 복사를 이용해서 하면   치수들과 똑같은 화살표 크기가 된다.
