Auto Cad _ 오토캐드 구름마크, 리비젼 마크, 수정부위 체크 revcloud

도면 작업을 하다보면,  출도를 한 이후에도 수정부위가 계속 생기는데

자의든 타의든 이미 출도가 된 도면을 수정하면

도면을 보는 모두가 수정이 되었다는걸 알 수 있게

revision 을 표기 해야 한다.



회사 마다 다르긴 하지만 그래도 공통적으로 많이 쓰는게

구름마크  = 리비젼 마크





리비전 마크, 수정마크, 구름마크
"REVCLOUD"

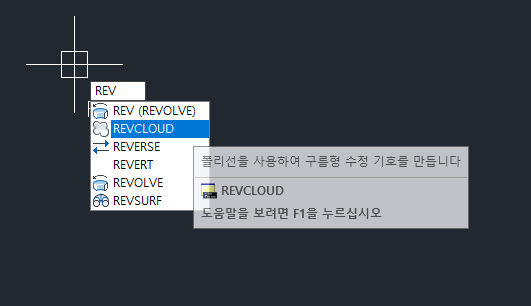

리비젼 마크(구름마크)는 REVCLOUD 단축키를 이용하면 된다.

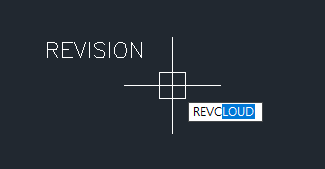

revc 까지 쳐서 enter 를 치면 나온다.









REVCLOUD : 폴리선을 사용하여 구름형 수정 기호를 만듭니다.



명령어에서도 볼 수 있듯히  CLOUD  구름마크이다.





구름마크를 이쁘게 그리고 싶다면,  구름마크를 만들고 싶은 부위에

네모를 그린 후 (rec)

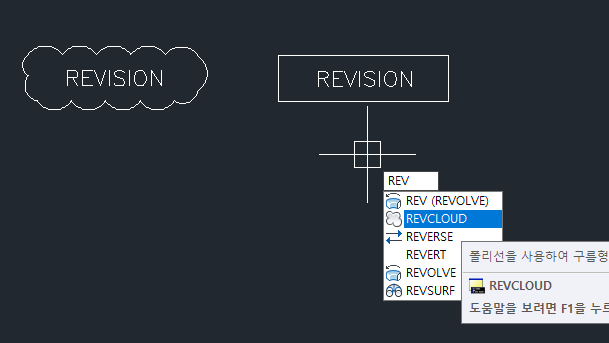

revcloud + enter   ->   o + enter   ->    사각형 클릭

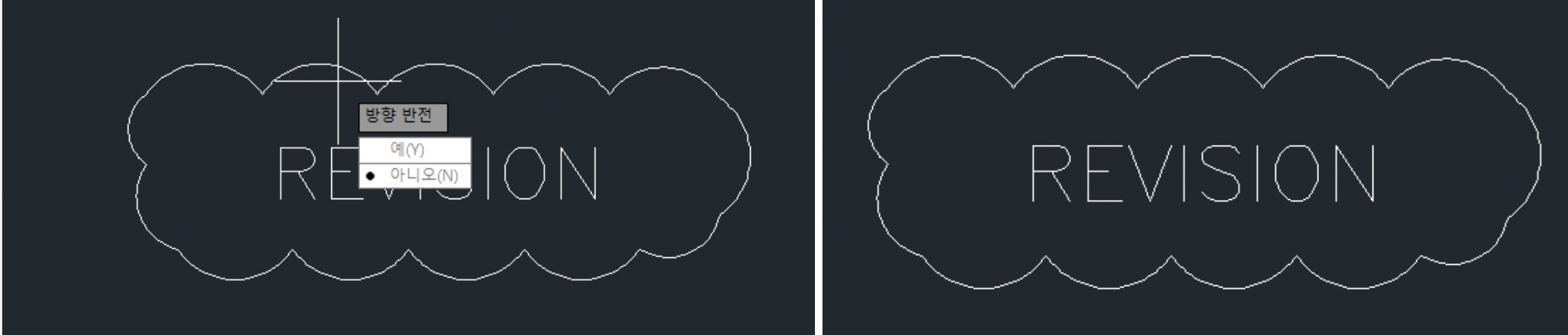

방향반전을 할지 말지 에 따라 Y 나 N를 클릭 (구름마크의 방향을 말하는것인데)

이렇게 귀여운 구름마크가 생성된다.



마크의 구름의 원 반경이 좀 크거나 작은 것 같다면 조절이 가능한데,

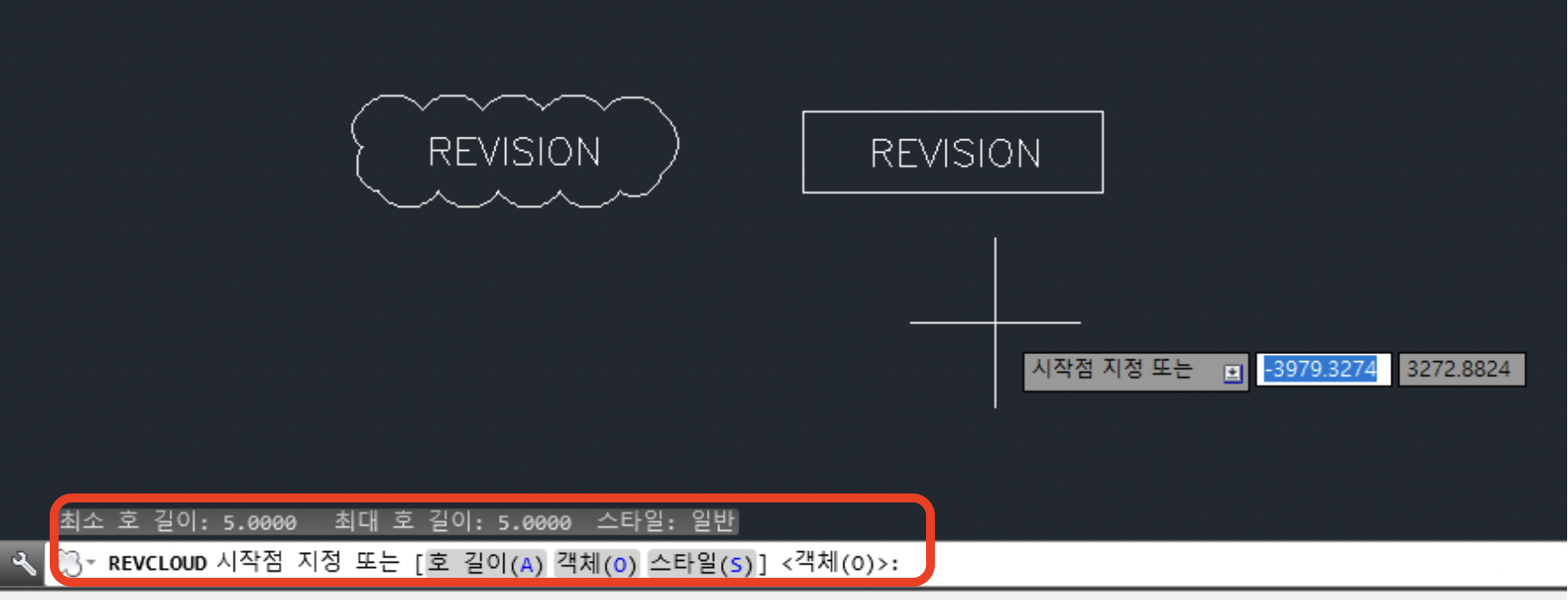

다시,  REVCLOUD + ENTER + A(호길이) + ENTER + 숫자입력(호길이) + ENTER



-->> O + 사각형클릭 + ENTER

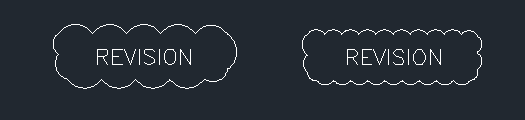

이렇게 구름마크의 호길이 조절을 하게 되면

리비젼 마크를 치고자 하는 사이즈에 따라

보기 좋고 예쁘게 칠 수 있다.



크기는  여러번 해보다보면 감이 오니까

해보면서 조절을 하는게 좋을 듯 하다.

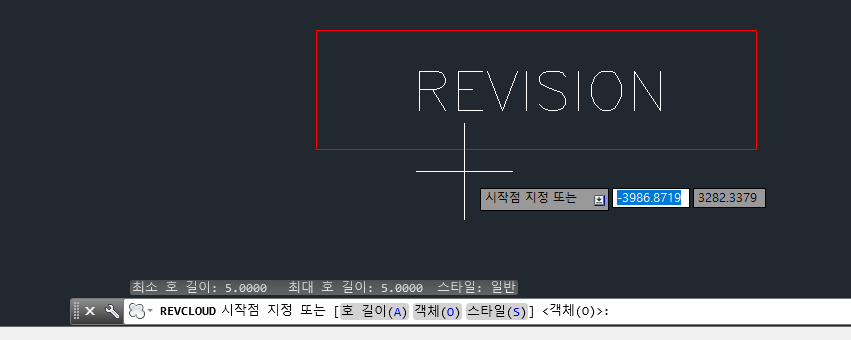

구름마크를 빨간색으로 변경하는것도 좋은 팁

수정부위는 잘 보이는게 좋으니까!!!



혼자만 변경사항을 수정사항을 아는거나 의미가 없음



승인하는 업체나 제작하는 업체, 그리고 도면 작성하는 담당자 모두가 알아야 하는 사항이기에

꼼꼼히 체크하고 관리해야한다.



도면관리의 기본 리비젼 (REVISION) 관리!

구름마크는 꼭 기억해두고  사용해야한다.
