AutoCAD _ 오토캐드 비율 모를때, scale 하는 법. 스케일 (축적) 참조

캐드에서 많이 쓰는 것 중 하나인   " SCALE (스케일) "

형상을 입력하는 비율만큼 늘리거나 줄여주는데 (그래서 축적이라고도 부름)



스케일을  몇배 줄지  안다면  단순하게

SC + ENTER + 참조점 클릭 + 숫자(배율)입력 + 엔터



를 하면 되지만...



모른다고  일일히   치수 찍어서  나누기 해서  계산해서 ...

맞추지 말고...소숫점 어쩔꺼냐고...



참조축적을 사용하자





입력하고자 하는 비율 (숫자)를 모를 때,  사용하면 좋은  축적비율 -> 참조

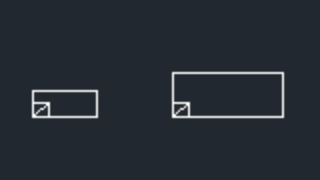

스케일을 하는 도중에 빗금친 작은 사각형을 빼버리고 겉의 사각형만 scale로 키워 버렸다.

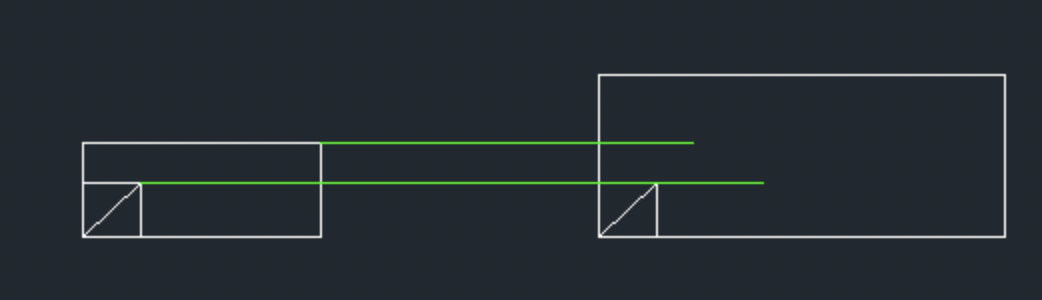

(초록선을 보면 알 수 있듯이,  빗금친 사각형의 사이즈만 그대로임)



근데 비율이 기억이 안날때!  바보같이  치수 찍어서   일일히 몇배인가 계산하지 말고

참조 비율을 사용!





일단,  작은 빗금친 사각형을 선택 한 후.  scale 진행



scale + enter + R (참조) + enter + 마우스로 참조하고자 하는 점 3개를 클릭

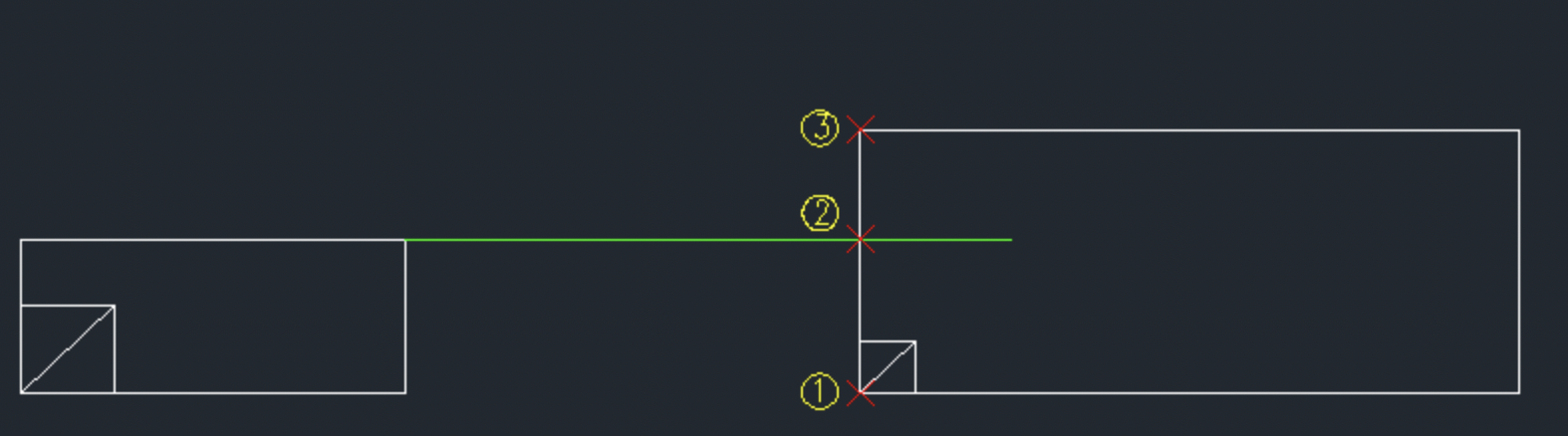

아래 그림을 보면  순서대로 1번,2번,3번 을 클릭하는데

여기서 부터 이해가 좀 필요



일단 첫 기준점인 1번,  그리고 원래 사각형의 높이인 2번 (기준 길이), 커지고자 하는 높이인 3번 (참조 길이)

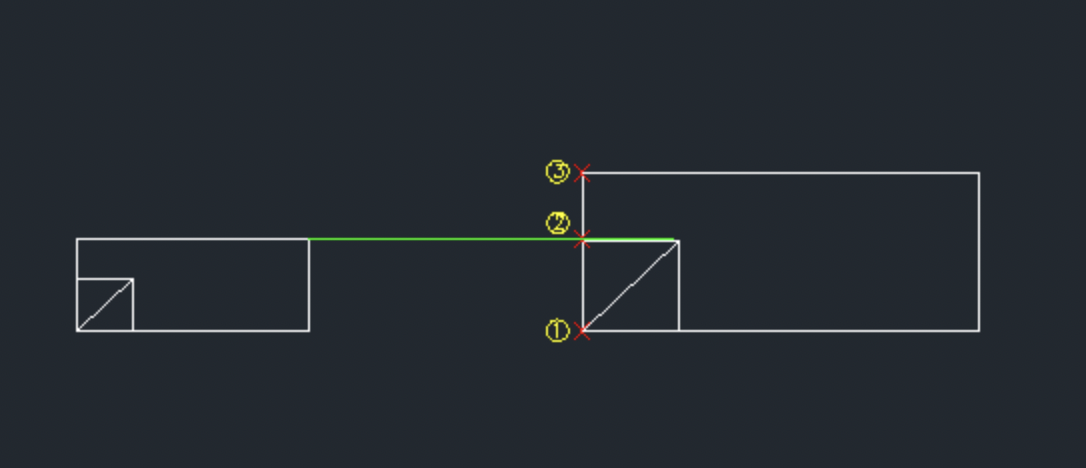

이렇게 세점을 클릭하니   빗금친 작은 네모가 알아서 비율 계산 후 키워준다.



하다보면 이해가 될껀데



3점을 클릭 할 때,  시작점 ->   기준 점(before) -> 참조 점 (after)



기준점과 참조점은.  2번을 3번으로 만들고 싶어요!  정도로 쉽게 이해하면 되는데



알고나면 엄청 유용하고, 편한  참조 스케일



근데 이걸 신입 친구들에게 이해시키기 쉽지 않다.

설명도 쉽지 않고....

근데 너무 편하기 때문에  시간이 날때 꼭꼭 해보고 익혀 놓음



업무할때 왕 좋으니 꼭꼭 해보길 ㅠㅠㅠㅠㅠ
