Auto Cad _ 필터 2탄, 구름(revcloud)마크 한번에 선택하기, 구름마크 찾기 (신속선택)

도면을  작성하다 보면,  같은 속성을 가진 객체들을  한번에 수정해야할 때가 있는데

하나하나 찾아서 선택해서 수정을 해도 되지만

도면안에  너무 많은 양이 담겨 있으면  찾다가 누락하는 일도 있고

시간도 많이 걸린다.



그래서 보통 작성할 때부터  layer나  block으로  같은 성격을 가진 객체들을  묶어서  편집을 용이하게도 하고

그게 아니라면  filter로   치수나 layer나  속성 같은 객체들을 한번에 걸러 내기도 한다.



https://uoohee.tistory.com/17

Auto Cad _ 캐드 치수만 선택, 텍스트만 선택, filter 명령어



filter로 치수만 선택하거나   텍스트만 선택하거나  layer만 등등 가능했는데



어느날  revision마크인   (rev) cloud 마크만 선택하려니  filter에는  없는 것 같았다.



filter에서 걸러내려면  cloud마크의 특성을 알아야 해서



특성을 찾다가 알게된   filter version 2 인  신속선택.

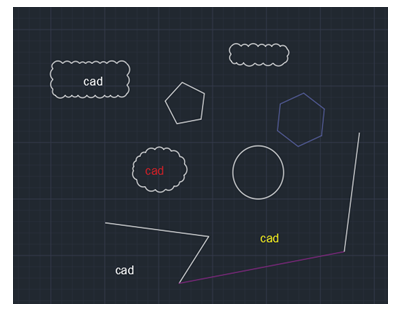

그림과 같에  캐드창에   클라우드 마크와   선,  다각형, 문자들이 다양하게 섞여 있는 곳에서

클라우드마크만 선택하려면,



1) ch + Enter

(특성 or properties)





를 들어가서 나오는  특성 창에서

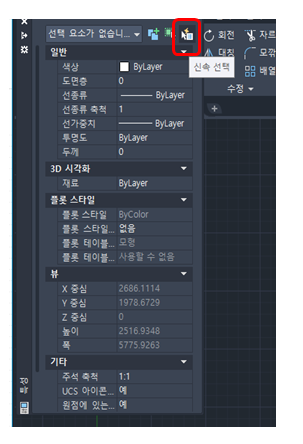

2) 신속선택   클릭

(특성창의 상단 왼쪽부분의 화살표이모티콘)

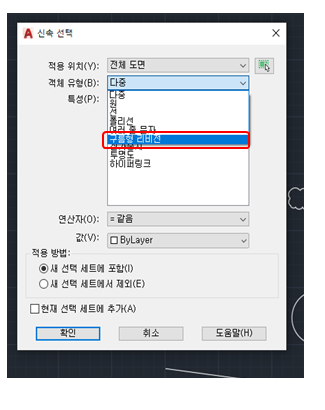

3) 신속선택 창에서  객체유형 -> "구름형리비젼" -> 확인

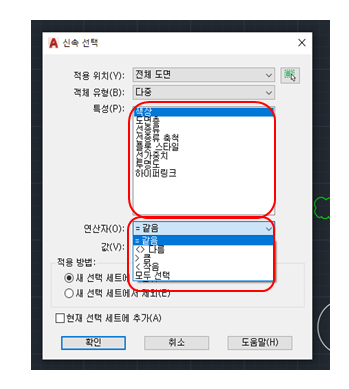

(안된다면  연산자도 바꿔야함, 연산자를 전체로 변경)

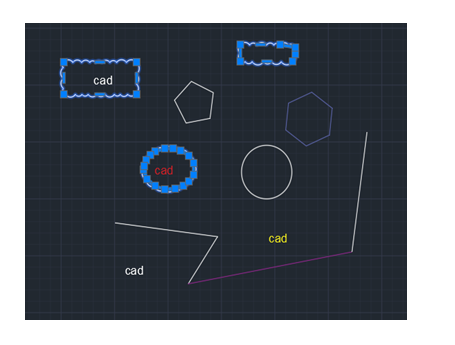

그럼 아래 그림처럼  REVISION 마크  그러니까  REVCLOUD 명령어로 만들어진 객체들이 한번에 선택이 된다.



신속선택창을 좀 더 자세히 들여다 보면

연산자를 이용해 객체 속성(특성)을 좀 더 상세히 지정이 가능하다.

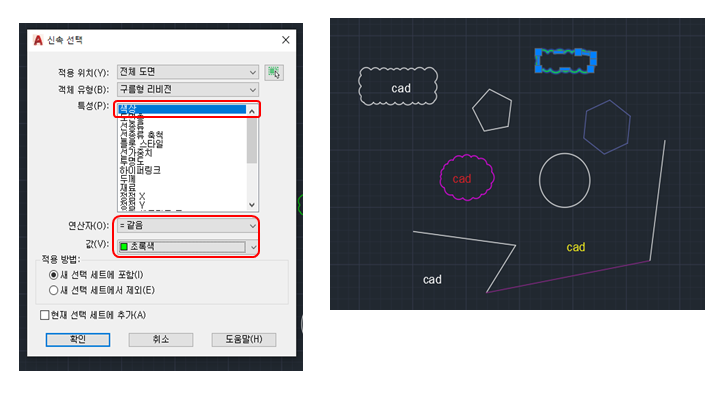

위 그림은  초록색 색상을 가진  구름형리비전을 찾기 위해 ,   연산자  "같음" & 값 "초록색" 을 지정하였다.







그 외에도  객체유형이 다중, 원, 선, 폴리선, 여러 줄 문자 등 다양하게 있어서

반응형

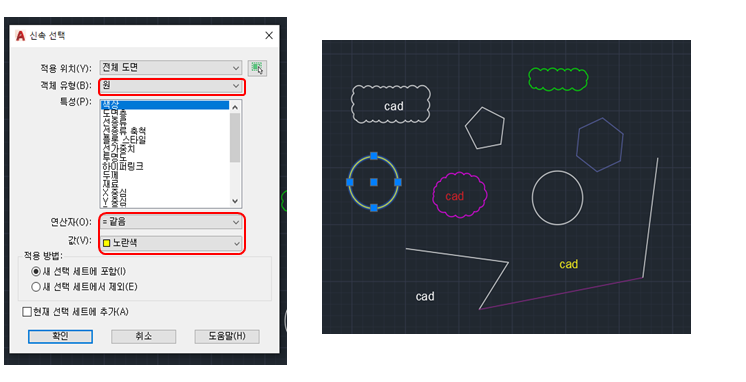

이렇게  노란색의 원을 찾아 주기도 하고,

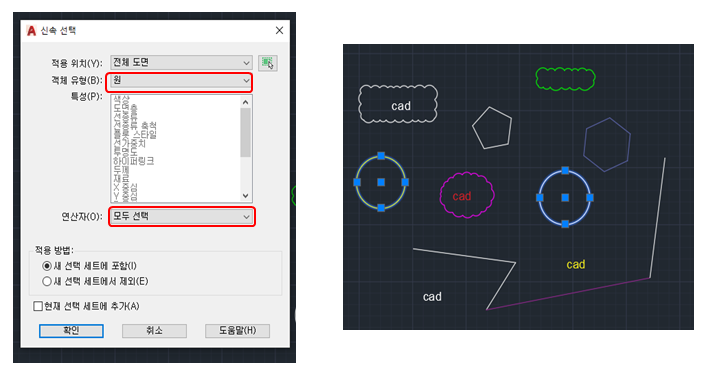

파일 내의  원을 모두  찾아주기도 한다







특성과 연산자가 다양하기 때문에

선택의 기능외에도  찾기의 기능으로 써도  무방할 것같다.



**전체 도면이 아닌  선택부분(원하는 범위내) 에서만  찾고싶을 때는****

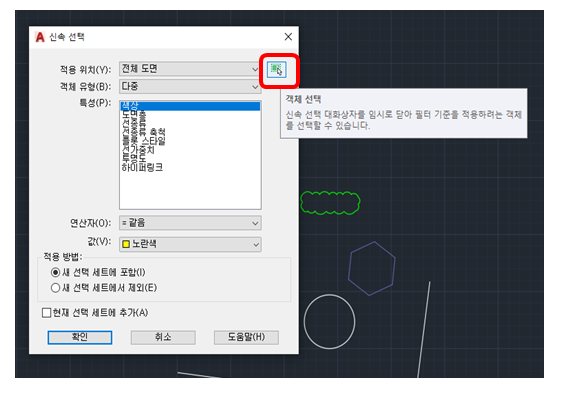

상단 오른쪽의  전체도면 옆의  객체선택을 이용

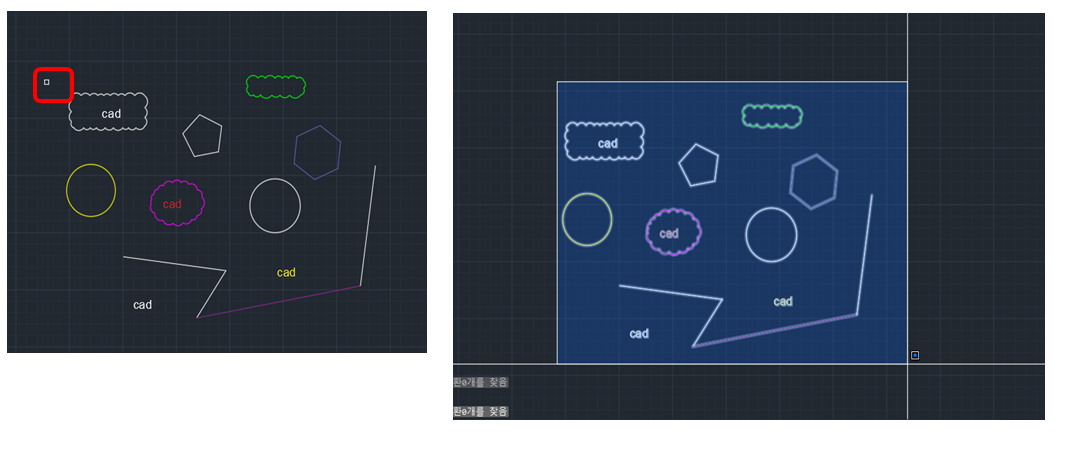

밑의 그림처럼 작은 네모가 나오면 드래그로  원하는 영역 설정이 가능하다.

(드래그 후 엔터!!)
